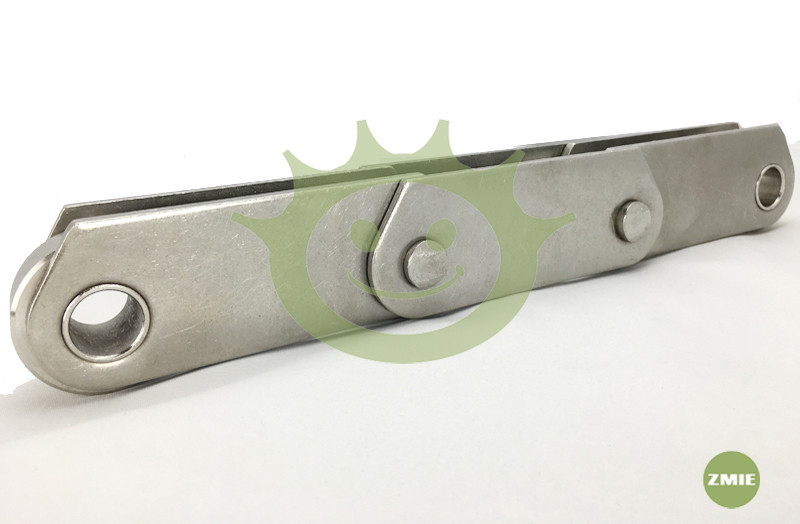

Stainless steel conveyor chains

Stainless steel conveyor chains

Stainless steel conveyor chains
CategoriesStainless steel conveyor chains
AlbumView larger image
Brandzmie
Update Time2018-06-21
Detail Information
inless steel conveyor chains




ZMIE
Chain No.
PitchWidth
between
inner plates
Roller
diameter
Bush
diameter
Pin
diameter
Pin
length
Plate
depth
Plate
depth
Plate
thickness
Ultimate
tensile
strength
Pb1
min
d1
max
d3
max
d2
max
L
max
h2
max
h
max
T
max
Q
min
mmmmmmmmmmmmmmmmmmKN/LB
M20SS40 50 63 80 100 16 25 9 6 35 25 16 2.5 14/3150
M28SS50 63 80 100 125 18 30 10 7 40 30 20 3 19.6/4410
M40SS63 80 100 125 160 20 36 12.5 8.5 45 35 22.5 3.5 28/6300
M56SS63 80 100 125 160 24 42 15 10 52 45 30 4 39/8775
M80SS80 100 125 160 200 28 50 18 12 62 50 32.5 5 56/12600
M112SS80 100 125 160 200 32 60 21 15 73 60 40 6 78.4/17640
M160SS100 125 160 200 250 37 70 25 18 85 70 45 7 112/25200
M224SS125 160 200 250 315 43 85 30 21 98 90 60 8 156.8/35280
M315SS160 200 250 315 400 48 100 36 25 112 100 65 10 220/49500
M450SS200 250 315 400 500 56 120 42 30 135 120 80 12 315/70875
